概要
ZGシリーズはプレス機の上下動をスクリューの螺旋運動へ変換し、垂直方向にタップ加工するメカニカルタイプの金型内タップユニットです。ZRシリーズと異なりダイプレート固定を採用しており、φM2〜M12、1穴〜24穴の同時加工に対応する複数穴加工の標準モデルです。
※ 案件条件に合わせ最適レイアウトをご提案します。
特長
- ダイプレート固定：形状が3次元的で、ストリッパーがフラットに素材を押さえられない金型に適しています
- 高い型剛性：剛性を確保しやすいダイプレート側に固定する構造の為、大型金型や高い剛性が求められる金型に適しています。
- 省スペース：ZRシリーズに付属するスクリューホルダーがないため、金型下側にスクリューの逃がしスペースが取りにくい場合に向いています
- サイズ範囲：φM2〜M12（UNC/UNF/BSW等にも対応可）
- 同時加工：1穴〜24穴の同期タップ。異径・異ピッチの組み合わせにも対応
- タップ交換：本体分解不要、約1分のクイックチェンジ
- 設置：吊掛け式（クイックピン位置決め）による短時間段取り
- 加工方式：転造タップによる無切りくず加工。切りくず処理が不要で、ねじ強度も高くなります
主な仕様
| 項目 | 仕様 | 補足 |
|---|---|---|
| タッピング方向 | 垂直方向 | 横穴・斜め穴はB/Xをご検討ください |
| 固定方式 | ダイプレート固定 | ZR/Zはストリッパープレート固定 |
| 対応タップサイズ | φM2〜M12 | UNC/UNF/BSW等にも対応 |
| 必要ストローク | 50〜500mm | ダイハイトによりスクリュー全長を調整 |
| 同時加工穴数 | 1穴〜24穴（同期） | 異径・異ピッチ混在OK |
| 最小穴中心距離 | 32mm | ワーク／チャック構成で変動 |
| チャック | アウターチャック （M5以下＝標準タイプ／M6以上＝内部スプリング付き・星型） | |
| タップ深さ | 1.5d以下、かつ15mm以内 | d＝呼び径。標準機種の場合 |
| タップ交換時間 | 約1分 | 本体分解不要のクイック交換 |
| 設置形式 | 吊掛け式（クイックピン位置決め） | 位置決め構造は案件に合わせ設計 |
| 生産速度 | 最大150SPM（推奨120SPM以下） | 材質・径・潤滑条件により異なる |

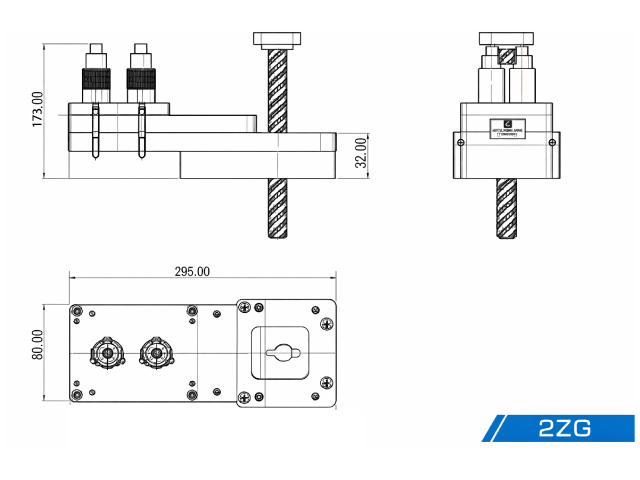

基本寸法および型式の見方
ラインアップ：1ZG, 2ZG, 3ZG, …, 24ZG
例）DZX-2ZG-T-W
・2ZG：ZGシリーズ（2穴）※1ZG〜24ZGまで対応
・T：プレスストローク（上死点〜下死点）
・W：穴中心距離
他シリーズとの比較・使い分け
| ZRシリーズ（ストリッパープレート固定・φM2〜M24） | 大径を含む最も汎用性の高い標準機 |
| Zシリーズ（インナーチャック・φM0.6〜M12） | 微細ねじ。最小穴中心距離13mm、ストローク20mmから対応 |
| Xシリーズ（斜め0〜90°・φM2〜M12） | 傾斜穴や複合方向の同時タップ |
| NCシリーズ（サーボ・φM0.6〜M45） | 金型内／オフライン（金型外）両対応、複雑な加工条件の場合に有利 |

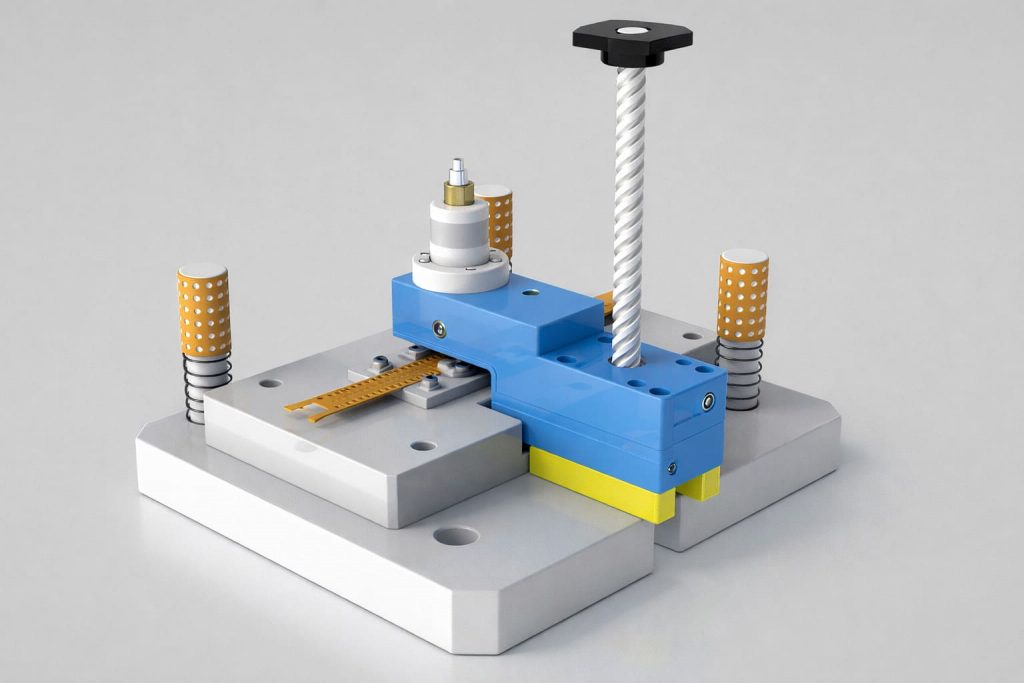

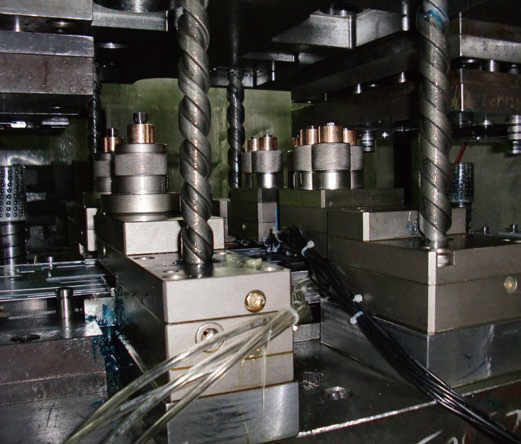

設置イメージ
お問い合わせ・ご相談
この記事についてご不明点・ご質問等ございましたら右リンクのお問い合わせページよりお気軽にお問い合わせください。ZoomやTeamsなどのオンラインでのご相談も承ります。
