非接触三次元測定機用回転ユニット

非接触三次元測定機専用全自動回転ユニット

インフィニートフォーカスシリーズの利点の一つは、光源をレーザーではなく白色LEDを使用した焦点移動法という測定原理を採用した非接触三次元測定機であるという点です。
スピード、精密度において他の追随を許しません。
そして、もう一つの代表的な利点として、エンドミルタップなどの全周測定が可能であるということが挙げられます。
全周測定に必須のオプションとして、全自動回転ユニット「µCMMリアル3D」、「アドバンストリアル3D」とコンパクトなタイプの「リアル3D」がラインナップされております。

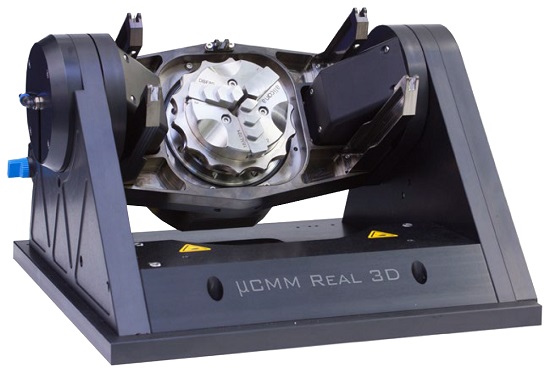

µCMMリアル3D回転ユニット

回転軸と傾斜軸を制御できるµCMMリアル3D回転ユニットは、最上位機種であるµCMMのみ装着可能となっております。
後述のアドバンストリアル3Dと異なり、5個の球が装着されており、それぞれの球を測定前に解析することにより、位置関係の計算を行い、位置精度を高めるようになっております。
それにより、更に精度が向上し、繰返し精度もアドバンストリアル3Dよりも向上しております。
エロワやシステム3Rのチャックも使用できます。
非接触三次元測定機用回転ユニットµCMMReal3D

アドバンストリアル3D回転ユニット

回転軸と傾斜軸を制御できるアドバンストリアル3D回転ユニットは、最新機種のインフィニートフォーカスG5 plusに装着可能となっております。
インフィニートフォーカスシリーズの第4世代機のインフィニートフォーカスG4や、後述のリアル3Dでは制御できなかった傾斜を自動制御で行います。
更に精確な位置情報を得ることが可能となり、より精密な刃先の測定も簡単に測定できるようになりました。
エロワやシステム3Rのチャックも使用できます。
回転ユニットアドバンストリアル3D

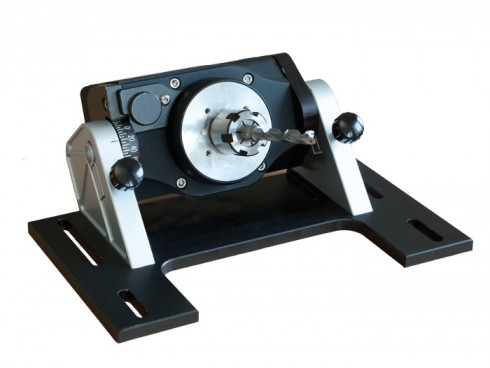

リアル3D G2 回転ユニット(汎用型第2世代機)

回転軸のみ自動となっているリアル3D G2 回転ユニットは汎用型となり、インフィニートフォーカスG5 plusインフィニートフォーカスSL、そしてエッジマスターXに装着可能です。
G2とは第2世代という意味で、第1世代のReal3Dよりも性能が良くなっております。
回転は自動制御で、傾斜は手動での操作になっておりますが、測定原理上、データの精確さは落ちることはありません。real3dru

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
以下の動画は、アドバンストリアル3Dを使用した測定の代表例となっております。

タービンブレードへの熱損傷を防ぐための冷却孔の測定

インフィニートフォーカスG5 plusは急峻面の測定が容易であり、他の機種と異なり落射照明であるため、このような孔の測定が可能となっております。

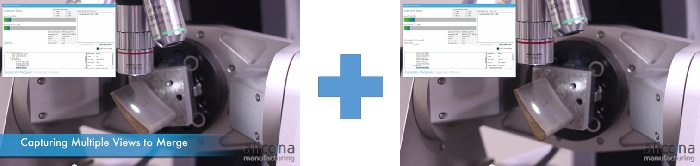

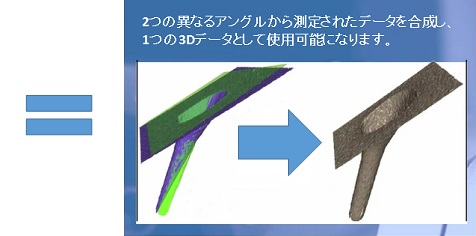

角度を変更しながら測定を行い、孔の左側面と右側面を画像取り込み、オプションのソフトであるリアル3Dフュージョンを用いることにより画像を合成し、孔の奥の形状を測定することが可能です。
hole_fusion

hole_fusion2

射出成型用金型の入れ子を精密挿入するのための最終測定

全周測定を行うことにより、精密に製造できているかの確認を行うことが可能です。
また、CADデータ(STLデータ)との照合も可能です。
