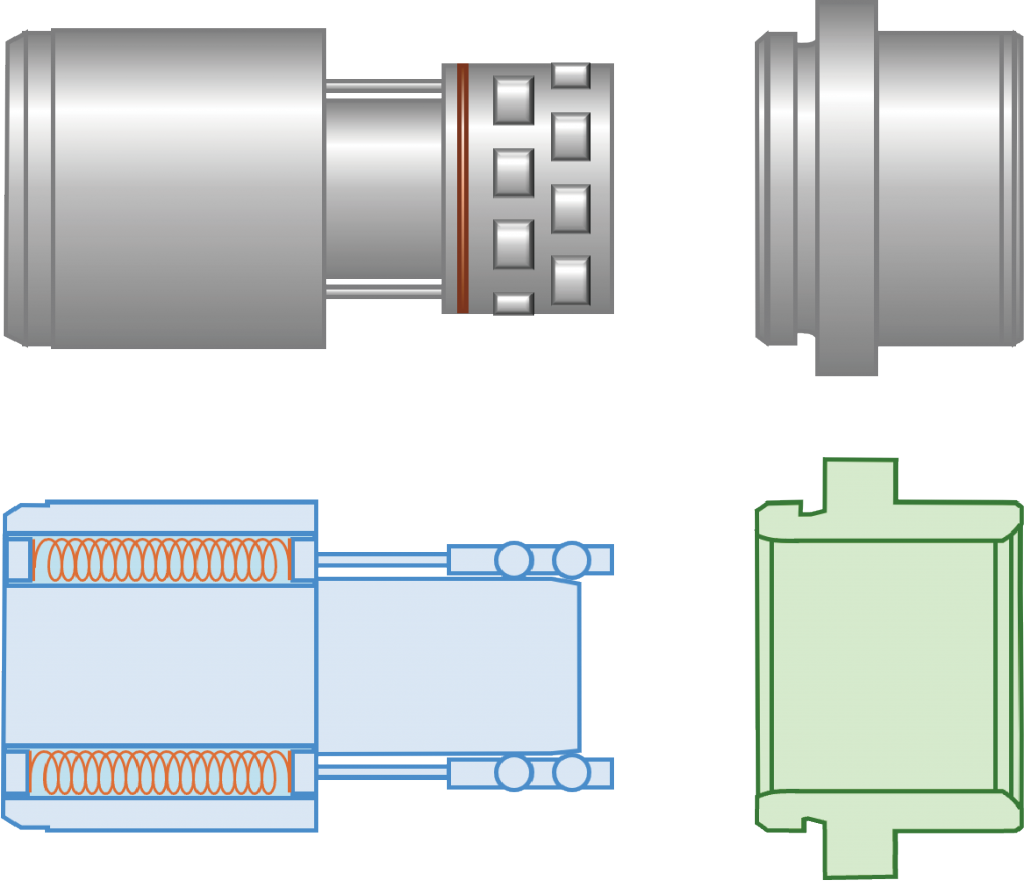

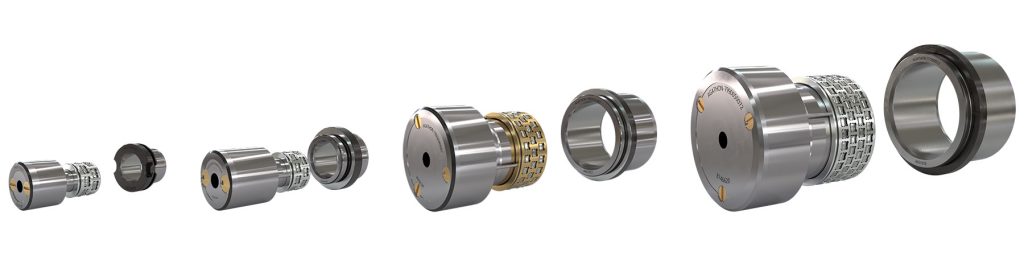

右図はRFCSの断面構造を示しています。
ピン側のリテーナにはサポートピンが取り付けられており、このサポートピンを内部のスプリングが押し上げることで、型開き時にリテーナが初期位置に戻る仕組みとなっています。

RFCS内部のスプリングは、リテーナを初期位置に戻す重要な役割を果たします。

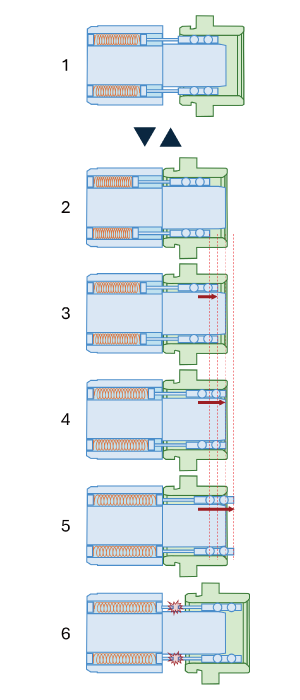

しかし、エジェクタプレートのようにストロークが短い場合、ブッシュが完全に抜けず、リテーナが常にブッシュ内で摺動を繰り返すことになります。(右図1～2)
この状態でもスプリングの力が加わり続けるため、リテーナが徐々に初期位置の方向へ進み、最終的には初期位置で停止します。(右図3～5)
この状態でプレートが開くとリテーナとサポートピンが引っ張られ、サポートピンが破断する恐れがあります。(右図6)
このような破断を防ぐためには、ショートストローク対応の「7995シリーズ」の使用が効果的です。

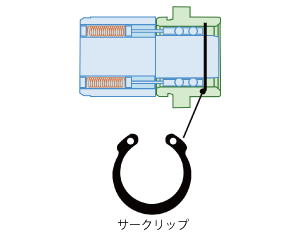

7995シリーズでは、ブッシュ内にサークリップが取り付けられています。(右図参照)
このサークリップは、RFCSが完全に閉じた状態(型締め時)でのリテーナ端面の位置に合わせて設置されており、リテーナがそれ以上進むことを防止します。
これにより、サポートピンの破損リスクを大幅に低減できます。

7995シリーズは、標準タイプの7990シリーズと同様にリテーナ材質にアルミ合金を使用しており、耐熱温度は150℃です。
さらに7995.015.049は7990.015.049と、7995.025.054は7990.025.054と、サークリップの有無以外は同じ寸法となっています。

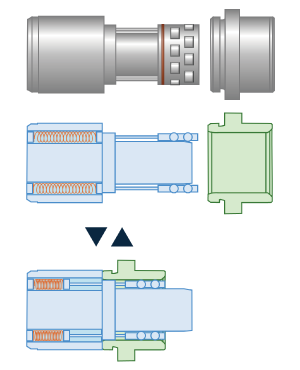

一方、高温対応の7993シリーズは耐熱温度170℃ですが、構造上サークリップを取り付けできないため、サークリップ付仕様は存在しません。(右図参照)
では、高温かつショートストロークの条件下ではどう対応するべきでしょうか？

7993シリーズでは、RFCSが完全に閉じた際に、ブッシュ端面とリテーナ端面の位置が一致します。

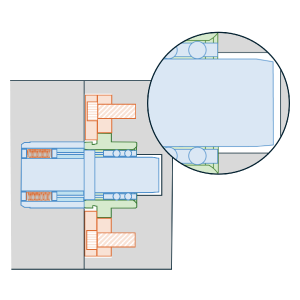

この特性を活かし、金型側のプレートを右図のように加工することで、プレート自体がストッパーとして機能します。
これにより、サポートピンの破損を防ぎつつ、高温環境でもRFCSを安全に使用することが可能です。
