AGATHON ROLLER GUIDE / HIGH RIGIDITY
ボールガイドの
ベアリング摩耗
、
繰り返していませんか？
高剛性ローラーベアリングを採用した
「アガトンローラーガイド」
が、
ベアリングの摩耗低減と
安定したガイド精度に貢献します。
※ベアリング1個当たりの剛性比較の一例です。 ボールリテーナとローラーリテーナではベアリング数が異なるため、 リテーナ全体の剛性が必ず5倍になることを示すものではありません。
ROLLER GUIDE HIGH
RIGIDITY
こんなお悩み
ありませんか？
プレス金型の高精度化・高速化に伴い、 ガイド部の摩耗や精度の安定性が課題になるケースがあります。
ボールベアリングの
摩耗が早い
ベアリングの摩耗が早く、 交換頻度や寿命が気になる。
ガイド交換・保全の
負担を減らしたい
摩耗による交換や点検など、 メンテナンスの手間を減らしたい。
加工時のガイド精度を
安定させたい
加工荷重が加わっても変位を抑え、 パンチとダイの位置関係を安定させたい。
ボールとは異なる接触構造が生む
約5倍※の高剛性
アガトンローラーは、独自のローラー形状によって ボールベアリングとは異なる荷重の受け方を実現。 高いガイド剛性で、加工時の変位を抑えます。
ボールベアリング

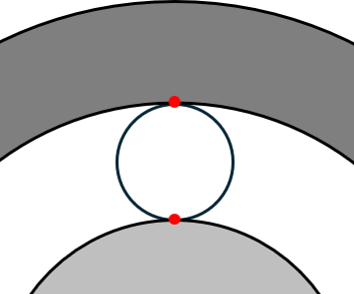

ボール形状のため、荷重を受ける接触部が局所的になります。
アガトンローラー

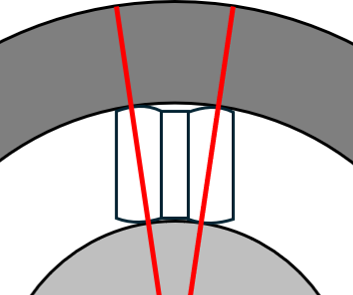

独自形状のローラーが荷重を受け、高いガイド剛性を実現します。
ベアリング1個当たりの剛性比較
※ベアリング1個当たりの剛性比較の一例です。 ボールリテーナとローラーリテーナではベアリング数が異なるため、 リテーナ全体の剛性が5倍になることを示すものではありません。
独自ローラー形状

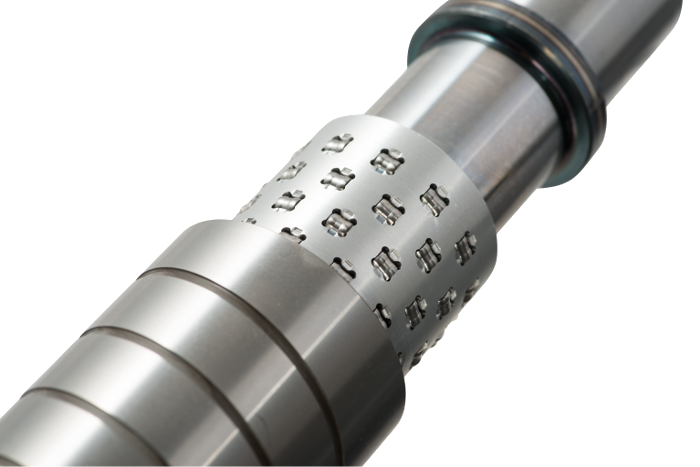

丸物ガイドに対応するアガトン独自のローラー構造を採用しています。
最大 150m/min
高いガイド剛性を確保しながら、高速プレスにも対応します。
高剛性ローラーがもたらす
3つの効果
高いガイド剛性によって加工時の変位を抑えることで、 摩耗低減やガイド精度の安定、保全負担の低減につながります。
ベアリング摩耗の
低減に貢献
高剛性ローラーベアリングで荷重を受けることで、 ボールガイド使用時に課題となる ベアリング摩耗の低減を狙えます。
ガイド精度の
安定化に貢献
高いガイド剛性によって加工時の変位を抑え、 パンチとダイの位置関係を 安定させることにつながります。
交換・保全負担の
低減へ
ベアリング摩耗を抑えることで、 ガイド部の交換や点検など、 メンテナンス負担の低減に貢献します。
高いガイド剛性が、摩耗を抑えながら 安定したガイド精度を維持することにつながります。
※効果について：摩耗低減率、交換周期、パンチ・ダイの寿命倍率などの 定量的な数値は使用条件や金型構造によって異なります。 本ページでは具体的な倍率・削減率を示すものではありません。
こんな金型に
おすすめです
高いガイド剛性と高速性を活かし、 高荷重や高速運転など、 ガイド部に高い安定性が求められる金型に適しています。
加工荷重が大きく
高剛性が必要な金型
加工荷重によるガイド部の変位をできるだけ抑え、 高いガイド剛性を確保したい用途に適しています。
高負荷加工・ガイド部の変位を抑えたい金型
高速プレスで
高剛性も確保したい
高速運転に加えて、 ガイド剛性や案内精度も重視したい プレス金型に適しています。
高速運転と高いガイド剛性を両立したい金型
ボールベアリングの
摩耗が気になる金型
ボールガイドのベアリング摩耗や交換頻度が 課題になっている場合に、 ローラーガイドへの変更を検討できます。
ボールガイドの摩耗・交換頻度を見直したい金型
「高速性」だけでなく、 ガイド剛性や耐摩耗性を重視したい金型で、 アガトンローラーガイドをご検討ください。
※適切なガイド方式は、加工荷重・ストローク・速度・金型構造などの 使用条件によって異なります。詳細な製品選定はお問い合わせください。
導入前に確認したい
2つのポイント
現在お使いのガイドから変更できるか、 部品をそのまま使用できるかなど、 導入前によく確認されるポイントをまとめました。
現在のボールガイドから
ローラーへ変更できますか？
アガトン製であれば、 リテーナ交換で変更できます。
アガトン製ボールガイドとローラーガイドでは、 ガイドポスト・ガイドブッシュを共用できます。 ボールからローラーへ変更する場合は、 リテーナを交換することで対応できます。
ガイドポスト・ガイドブッシュを共用可能
他社製や内製のポスト・ブッシュと
組み合わせられますか？
基本は アガトン製同士の組み合わせを推奨 します。
他社製品は寸法精度や予圧条件などが異なるため、 原則として組み合わせを推奨していません。 特殊寸法や内製部品については、 条件を確認したうえで対応できる場合があります。
内製品は寸法精度・予圧・使用条件などの確認が必要
現在使用しているガイドの仕様が分からない場合も、 使用条件を確認しながら製品選定をサポートします。
※実際の置換可否や組み合わせは、 製品型式・寸法・予圧・使用条件などにより異なります。 詳細は個別にご確認ください。
詳しい仕様・品番は
カタログでご確認ください
アガトンローラーガイドの詳しい仕様を確認したい方、 使用条件に合う製品を選定したい方をサポートします。
まずは無料カタログで
製品仕様を確認
ガイドポスト・ガイドブッシュ・ローラーリテーナなど、 設計・選定に必要な仕様や品番をご確認いただけます。
製品選定・見積を
相談したい方へ
使用条件に合う仕様や品番が分からない場合は、 現在のガイド仕様や金型条件を確認しながら 製品選定をサポートします。
製品仕様が決まっていない段階でもご相談いただけます。
